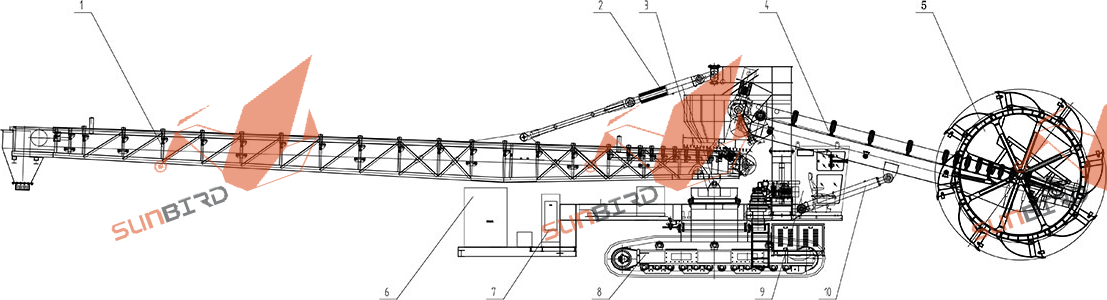

一、產品總圖部件描述

《產品總圖介紹》中的件號說明如下：

1.   卸料皮帶機、2.卸料皮帶機俯仰油缸、3.主機結構、4.取料皮帶機、5.斗輪機構、6.柴油發電機組、7.電控柜、8.履帶行走、9司機室、10.取料皮帶機俯仰油缸

二、產品主要參數說明

1） 生產率：600t/h-1500t/h
2） 整機高度：~7米
3） 整機長度：~35米
4） 設備動力：柴油發電機組
5） 設備基本動作：卸料臂架和取料臂架能夠相互單獨旋轉
6） 旋轉角度：卸料臂架相對取料臂架旋轉角度為±90°，取料臂架相對履帶底盤能夠旋轉±180°。
7） 物料種類：散貨物料

三、產品主要用途

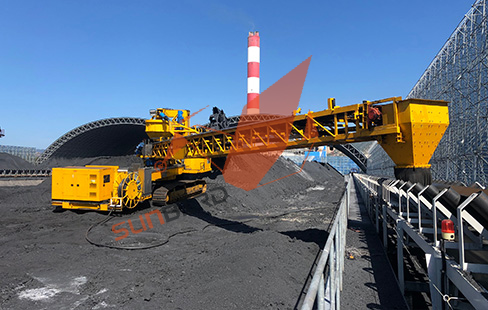

產品用于電廠煤場、礦山、散貨碼頭等轉運使用，設備能夠將堆場的物料輸送到指定的地面皮帶機、接料斗、卡車、火車等地方。
